产品概述

VIPA虚拟成像相位阵列

VIPA(VirtuallyImagedPhaseArrays）是一种有三种不同涂层特殊类型的F-P标准具，具有大角度色散的特性，可以用来制作高分辨率滤波器和色散补偿器。VIPA已用于生物力学、天文学仪器和布里渊光谱仪中。

特点

● 材料：熔融石英

● 基材楔角：<0.05弧秒

● 通光孔径：外形尺寸的90%

● 表面质量：10/5或更好

● 面型匹配：λ/200RMS

● 尺寸：22mmx24mm包括3mm输入窗口

优势

● 大角度色散

● 高分辨率

产品原理

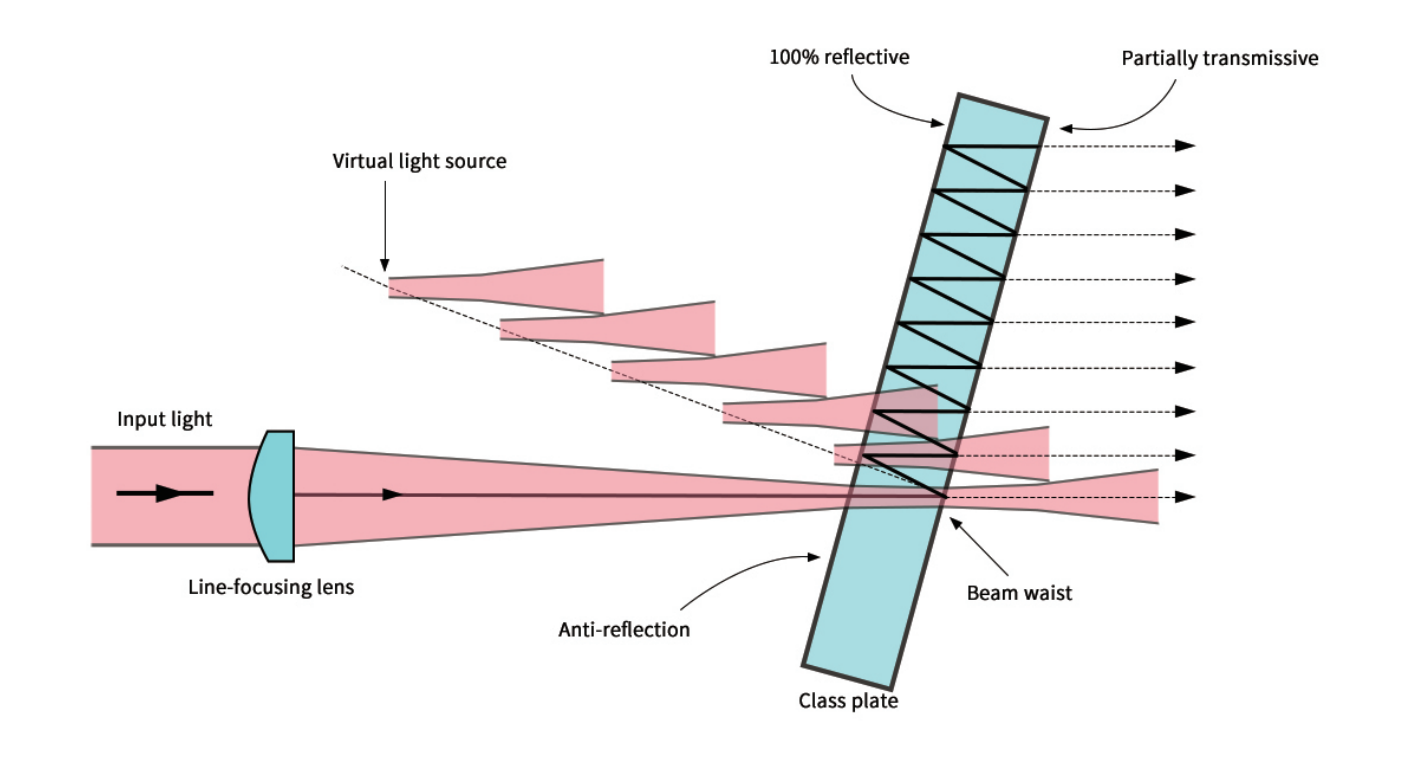

VIPA的核心是一块光学平板，有三个不同镀膜区域：入口处镀有增透膜（Anti-Re-flective，AR)用作光束输入窗口，前表面镀有高反膜（High-Reflective，HR，100%），后表面镀有部分反射膜（Partially-Reflective，PR，95-98%）。入射光被柱面镜聚焦成线型，以相较于VIPA的法线方向的小角度入射，并在其前后表面多次反射，当光到达出射面后，入射光束的一小部分（约占总能量的2-5%）从部分反射膜层方向出射，输出一系列光程差恒定的线型光束；每个光束具有恒定的位移，来自一束似乎是从虚像光束腰部发散出来的光。每束光都具有精确的相位增加和固定的横向位移，因此称为“虚拟成像相位阵列”。光束腰的虚像沿着光学平板的法线方向自准直，像与像之间的间距是一个恒量，约为光学平板厚度的两倍。这些线性光束经透镜汇聚后在焦平面上以取决于波长的角度相长干涉，形成色散。

最佳VIPA尺寸由输入光模式、输出表面反射率和入射光角度决定。
