日常生活中，各种小问题时常考验我们的认知

血真的浓于水?

被可乐浸泡的牙齿真有不同?

同样被切片的苹果，哪一片最先发生变化?

这些问题看似微不足道，但他们也依然能够成为探究的课题。

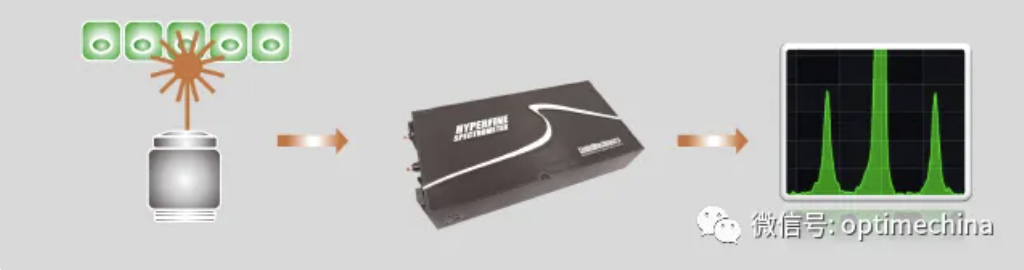

用什么来探究?超精细光谱仪就可以。

LightMachinery公司开发了布里渊超精细光谱仪，以高灵敏度，通过光学方法探测生物材料的机械性能。

它的高对比度和超快采集是三维布里渊显微光谱的特性之一。

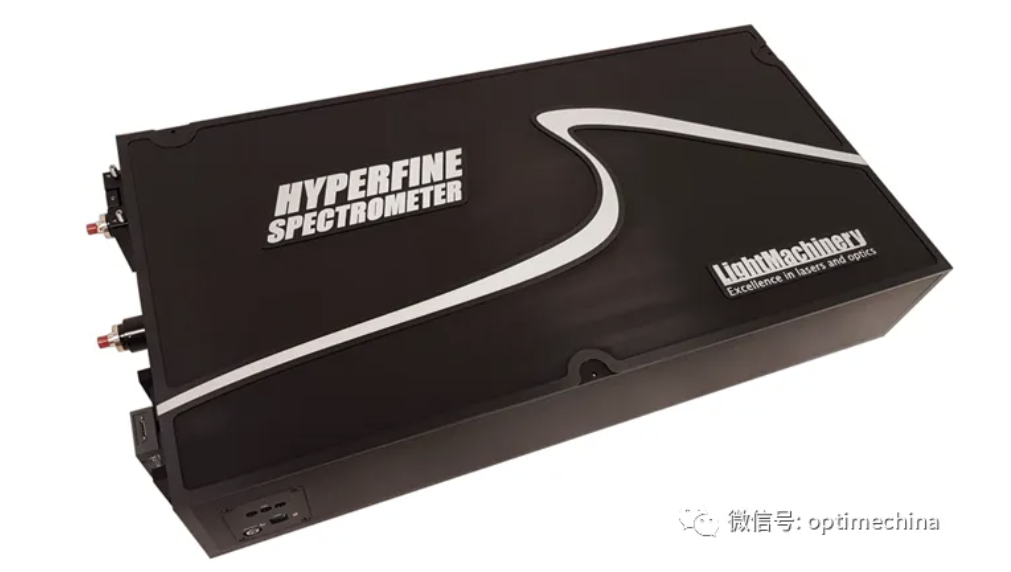

带有一个GK(泵浦光抑制模块)的布里渊光谱仪

接下来，我们一起看看这些光谱仪所产生的光谱曲线，是否能够解答这一个个小问题。

——   1   ——

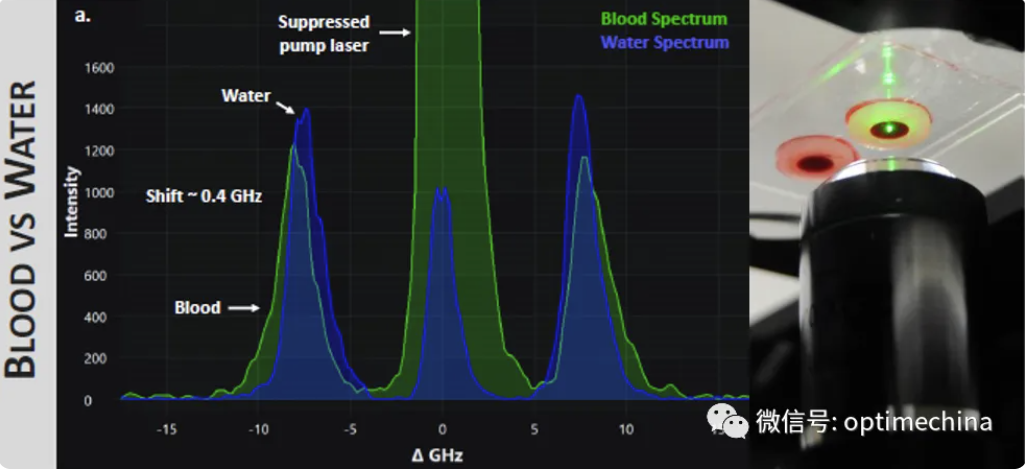

血液与水的布里渊光谱

血液与水的布里渊频移~0.4GHz；

激发光源为532nm激光，15mW；

布里渊光谱采集时间:血液1s，10次平均;

水200ms，10次平均。

右图为血液激发。

——   2   ——

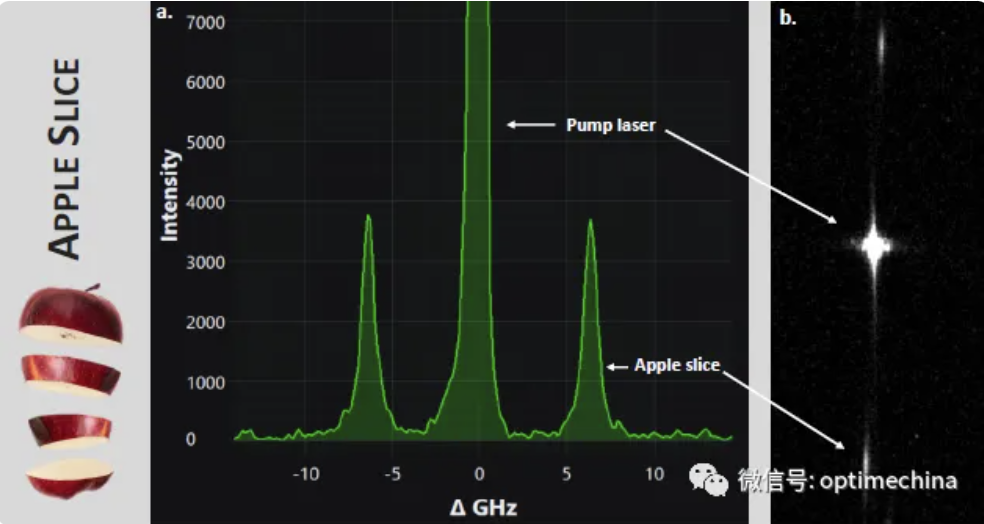

苹果切片的布里渊散射光谱

激发光为660nm激光，5mW。

采集时间2s

右图为布里渊光谱的探测器原始图片。

——   3   ——

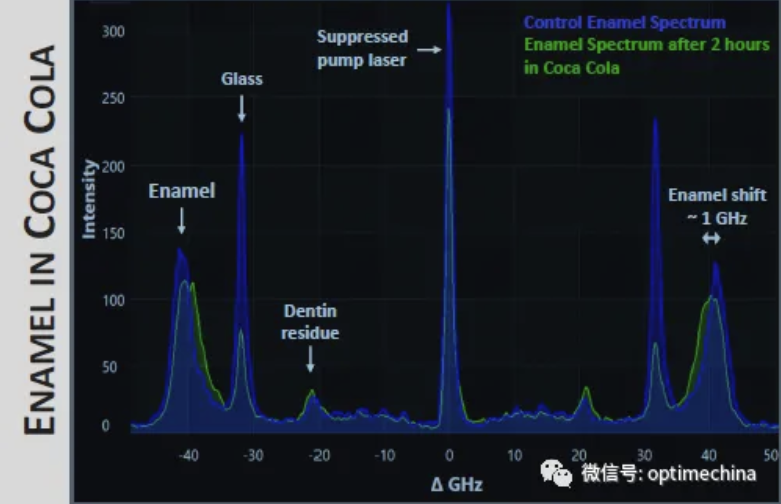

牛牙釉质在可口可乐中浸泡2小时前(蓝色)和后(绿色)的布里渊光谱

釉质的布里渊频移~1GHz。

532 nm激光，15mW，

采集时间10s，20次平均。

 ——   4   ——

由此可见，描述这些物理变化是更好地理解其潜在机制、探索新疗法(如合成基质)和改善早期诊断(如眼和牙科领域)的有力工具。那么，为什么是超精细光谱仪?

选择超精细光谱仪，是因为他们具备了一些显著的特点

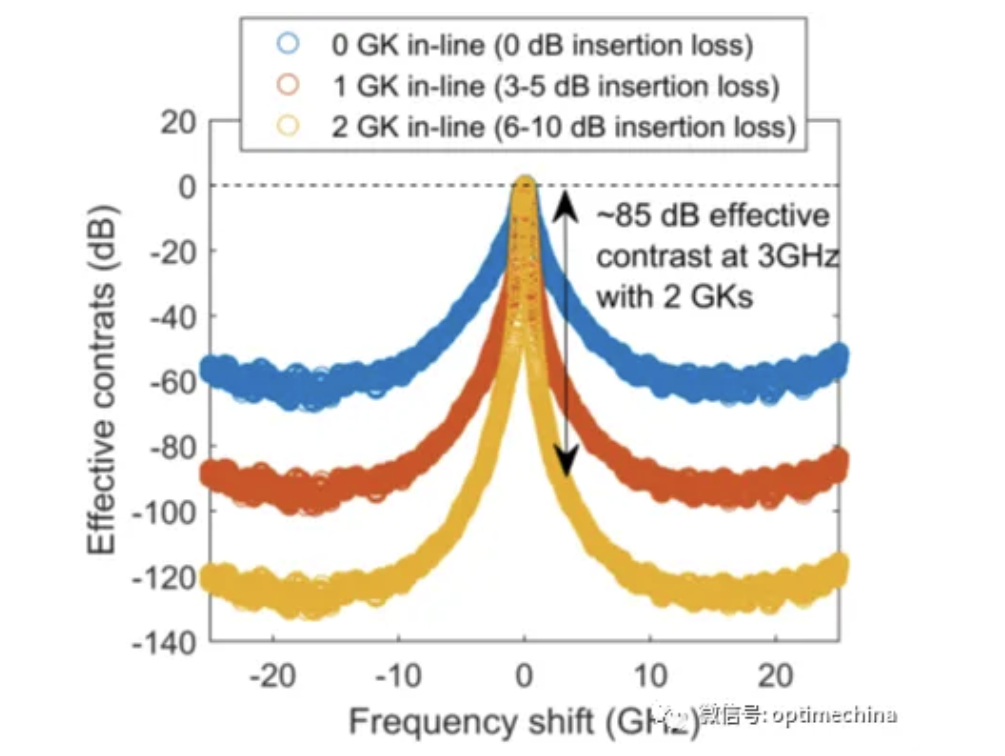

1.大于120 dB的有效对比度；

2.快采集和高动态范围(>40Hz);

3.从UV到IR的可定制激发波长;

4.可定制分辨率，从0.25 GHz到5 GHz (<1 GHZ FWHM，布里渊频移精度可达10 MHz)；

5.光谱范围可达几个THz。

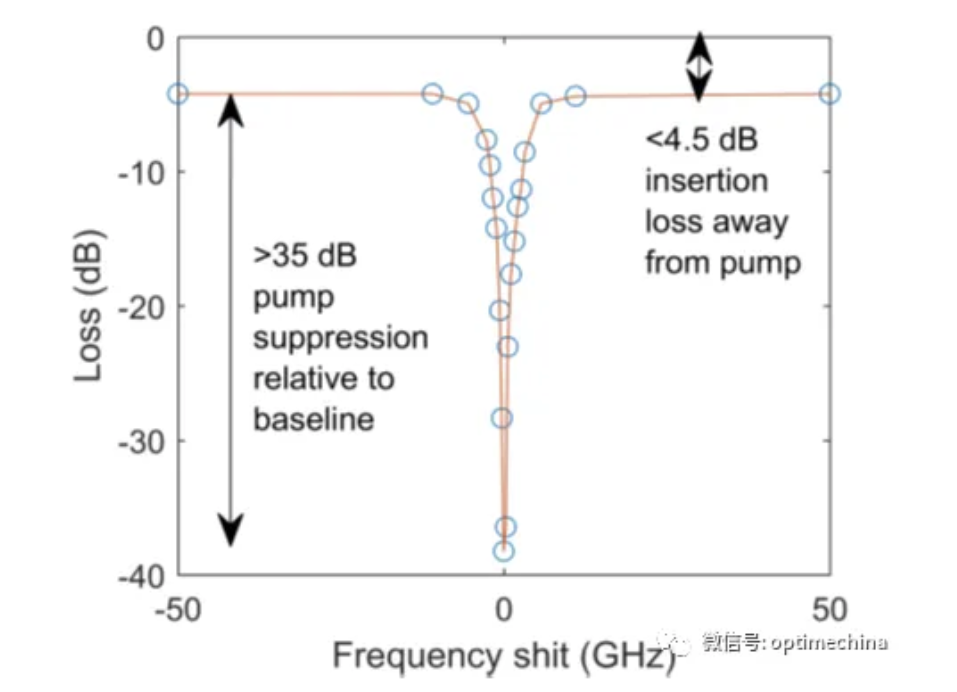

GK模块的高泵浦光压缩和较低的插入损耗

它是什么样的原理?

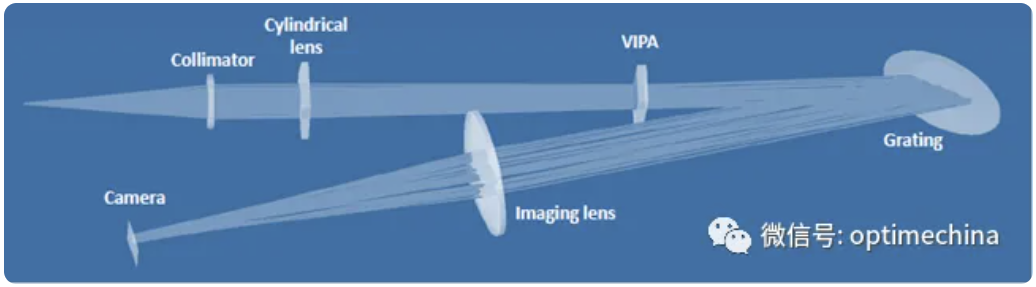

布里渊超精细光谱仪的光学元件示意图

1.标准具使入射光在垂直方向上色散，提供高分辨率，但也导致级数重叠；

2.光栅在水平方向上分离重叠的级数;

3.泵浦光抑制模块(未显示)是一个可调谐的气隙反射标准具。

使用Lightmachinery的布里渊光谱仪进行研究的文章:

Evaluation of commercial Virtually Imaged Phase Array and Fabry-Pérot based Brillouinspectrometers for applications to biology. Biomedicaloptics express,Optical Society-SOA Publishing,GugiYan,AntonyBazir,Jérémie Margueritat, Thomas Dehoux.

Development and validation of hybrid Brillouin-Raman spectroscopy fornon-contact assessment of mechano-chemical properties of urine proteins asbiomarkers of kidney diseases，BMC Nephrology Abduzhappar Gaipov，Zhandos Utegulov,Rostislav Bukasov,DumanTurebekov,PavelTarlykov,ZhannurMarkhametova, Zhangatay Nurekeyev,Zhanar Kunushpayeva & Alisher Sultangaziyev Evaluation of a VlPA-based Brillouin spectrometer with applications to multicellular tumorspheroids.
