VIPA 是LightMachinery许多光谱仪的核心。

VIPA 是一种特殊类型的法布里-珀罗标准具，有三种不同的涂层。

VIPA 的一个表面具有与高反射器相邻的抗反射涂层部分。相对的表面涂有部分透射镜。光线在AR 涂层区域以小角度引入VIPA。

VIPA 是倾斜的，以便从部分反射器反射的部分完全入射到输入表面的高反射区。

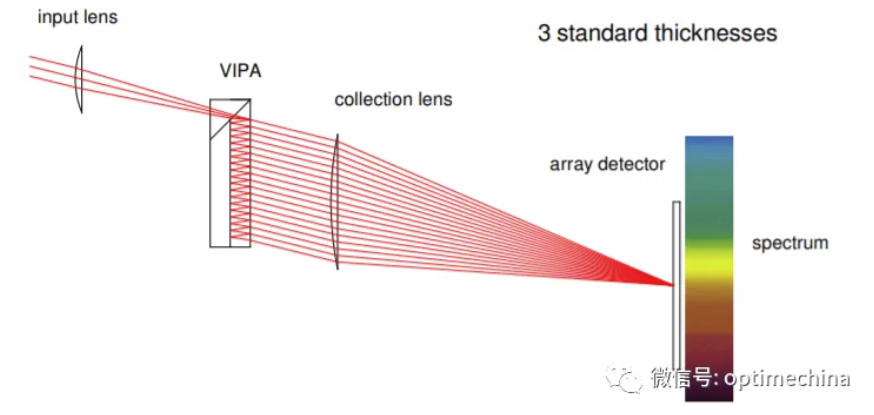

单个输入光束被转换为一系列强度逐渐降低的平行输出光束。这些光束将以取决于波长的角度相长干涉，

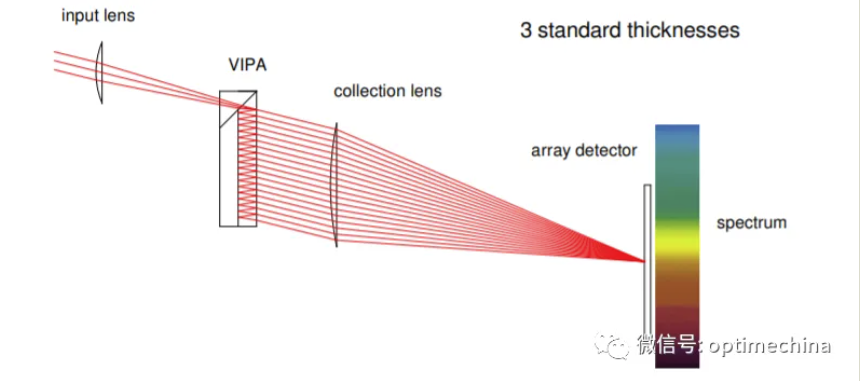

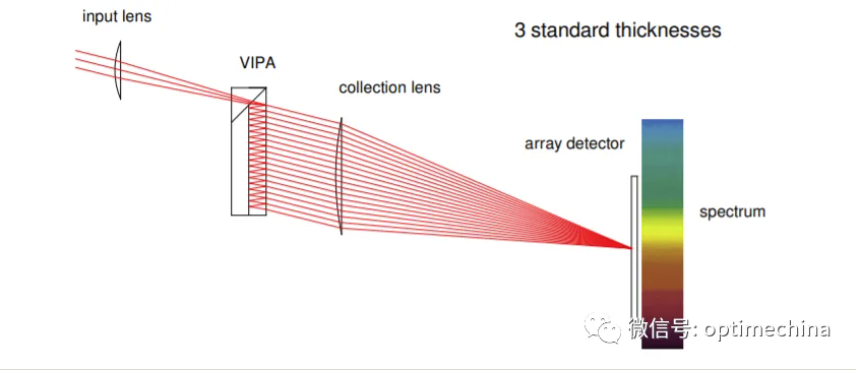

在 VIPA 和阵列检测器(CCD 或类似设备)之间放置一个透镜可以记录输入光的光谱。每个后续光束都有精确的相位增加和固定的横向位移，因此是“相位阵列“。

光束通过顶部的增透膜入射棱镜进入，然后掠过高反射涂层的边缘

有几个参数定义了VIPA 的性能

首先是它的光学厚度。

对于固体标准具，这是 OPD=2ntcos(θ)，其中n是折射率，t是厚度，0是VIPA 内与法线的角度。

从光学厚度来看，自由光谱范围(FSR)约为C/OPD。与常规标准具类似，每次输入频率(或波长)增加1FSR 时，VIPA输出的角色散都会重复。

第二个重要参数是输出镜的反射率。

原则上，更高反射率的镜子会增加 VIPA 的分辨率。

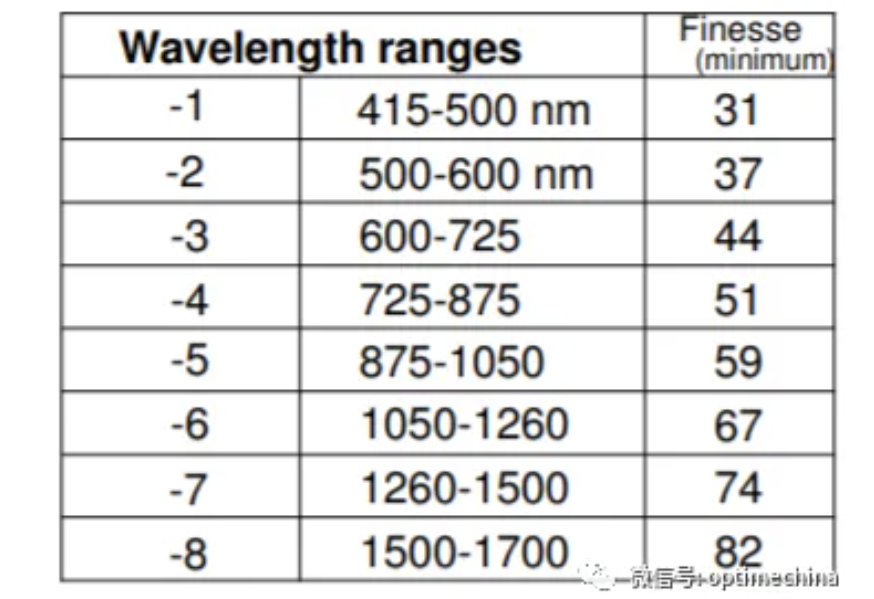

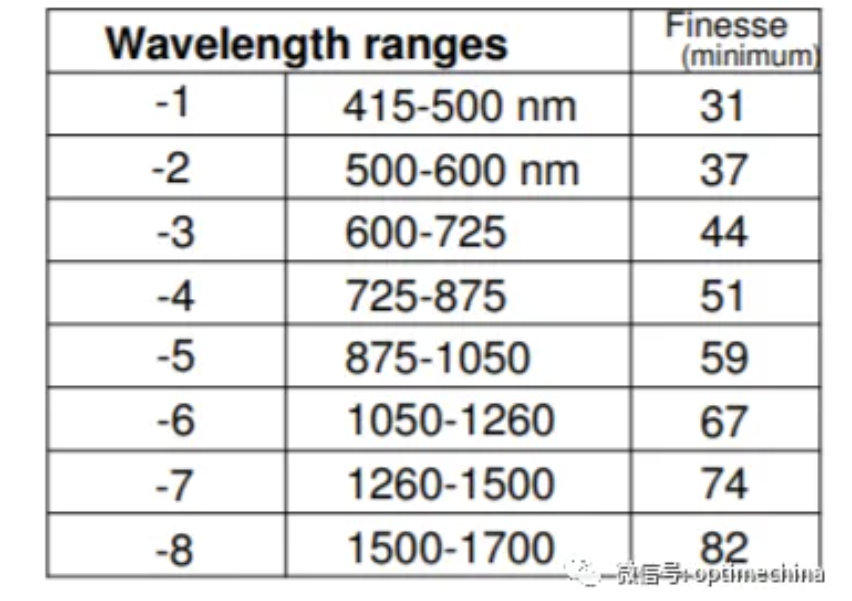

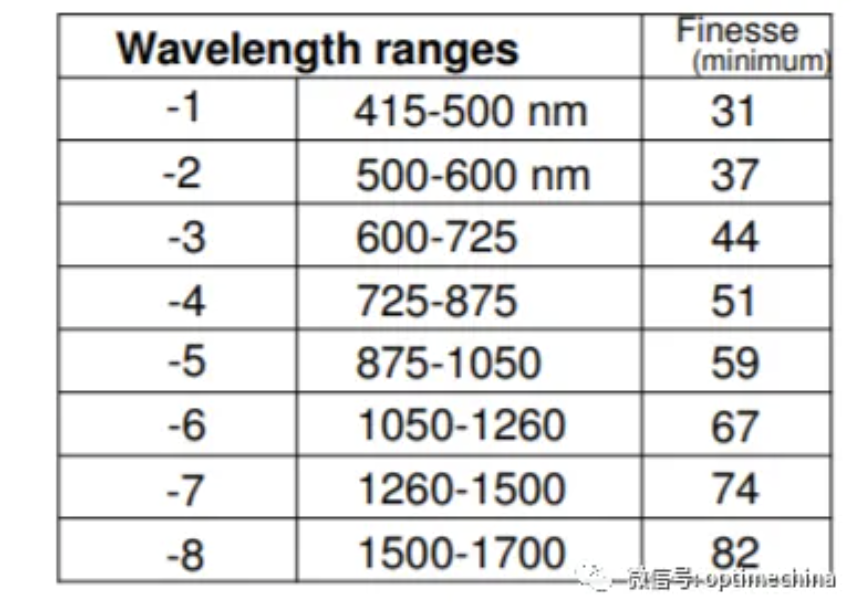

我们优化了每个波长范围的部分反射率，以最大限度地提高精细度;可见光/近红外应用的精细度已超过 100。换句话说，可以区分由 FSR 的 1/100 分隔的波长。

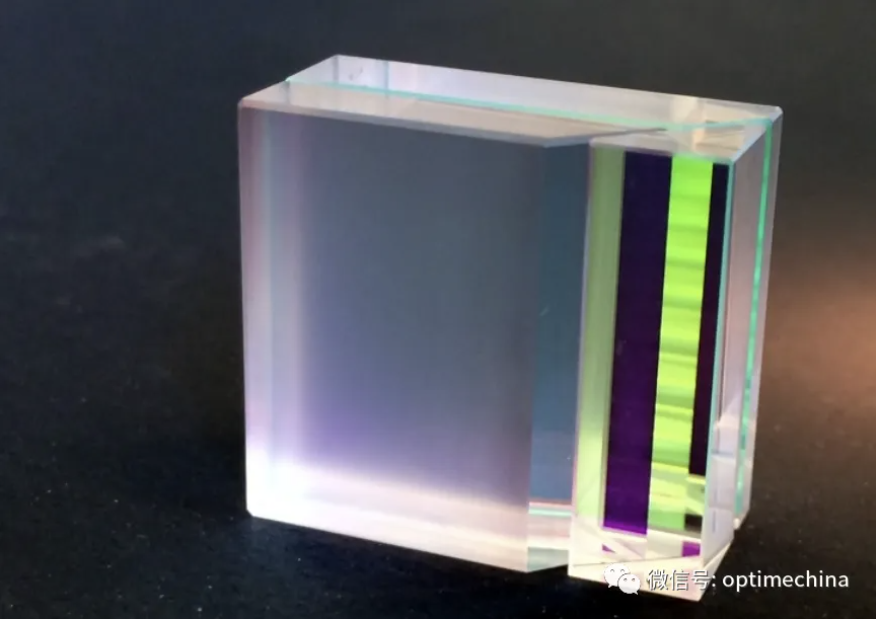

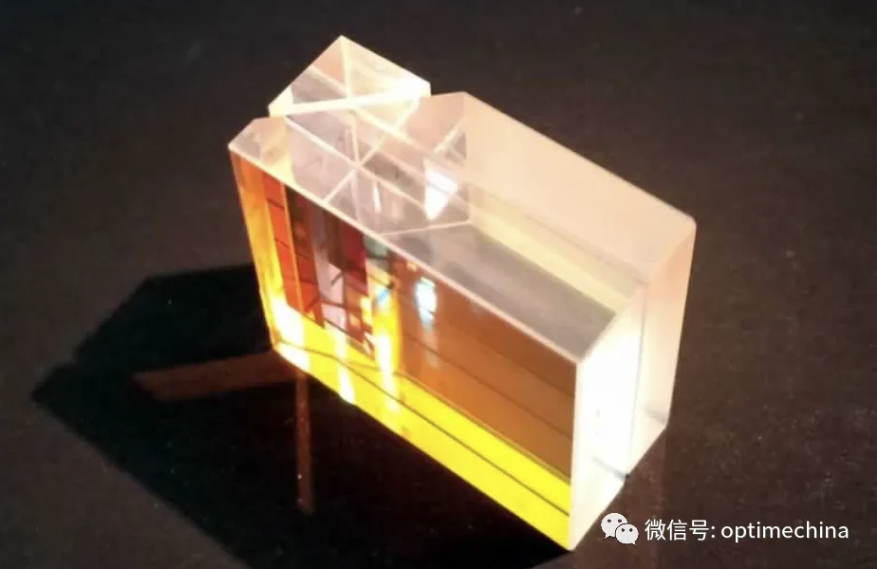

此处显示的 VIPA 从入口侧看入口棱镜

第三个重要参数是通过 VIPA 的光线的内角。

较小的角度会增加角色散，但有几个因素会限制该角度的下限。

来自部分反射器的第一次反射必须完全入射到高反射器上，因此抗反射涂层和高反射器之间的较窄过渡能够实现更小的角度。

VIPA 的过渡宽度仅为 2-3 um，这使得 VIPA 能够以非常小的角度运行。

与以前可能的情况相比，这种角度的减小提高了分辨率和对比度。

其次，反射光束的横向偏移必须大于输入光束的宽度加上涂层过渡的宽度。

通常，当束腰位于输入光束首先从部分反射器反射的位置时，该条件得到优化。

必须选择 VIPA 涂层以匹配感兴趣的波长范围，并且基材材料也必须是透明的。

VIPA 均由熔融石英制成。使用氟化钙或硅的定制设计允许操作进一步进入红外线。

OP-6721-3371-9 上的入口棱镜视图

不同规格的虚拟成像相位阵列

VIPA .5/cm(15GHz)

415nm 至 500nm(以及更多)

部件号:OP-6721-6743-1

详细信息:.5/cm(15GHz)，415nm至500nm，典型精细度 56

VIPA 1/cm(30GHz)

415nm 至500nm(以及更多)

部件号:OP-6721-3371-1

详细信息:1/cm(30GHz)，415nm至500nm，典型精细度56

VIPA 2/cm(60GHz)

415nm至500nm

部件号:OP-6721-1686-1

详细信息:2/cm(60GHz)，415nm至500nm，典型精细度 56

氟化钙 VIPA

部件号:OP-7553-厚度-波长

详细信息:固体氟化钙 VIPA 可用于整个可见光和红外区域。

厚度和波长范围根据客户要求而定。

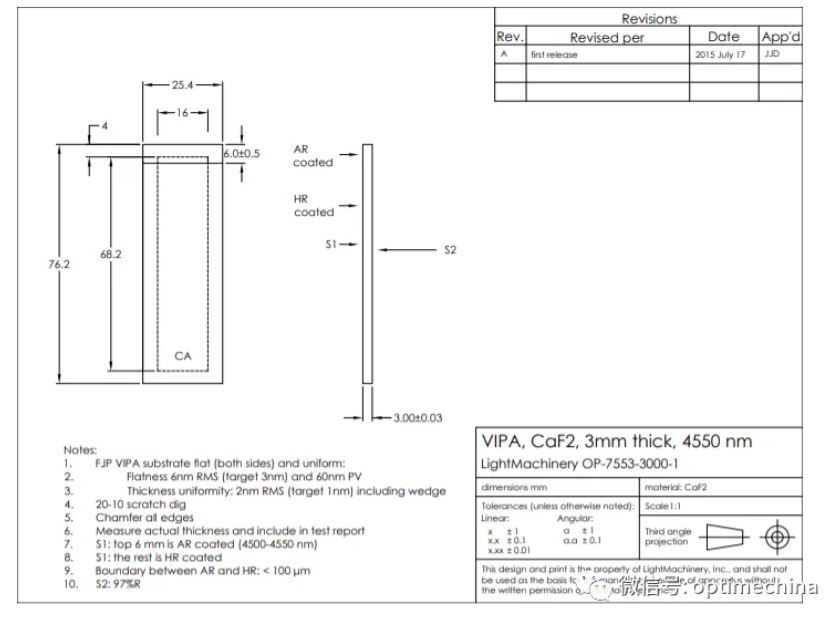

样图如图:

定制VIPA标准具

更多详情请咨询光谱时代工程师
