西格玛光机:笼式系统解读





      光学器件的由少到多;

      光学系统的平面到立体;

      你是不是在寻找更合适的光路构建系统?

      西格玛光机的笼式系统能帮你解决这些难题。

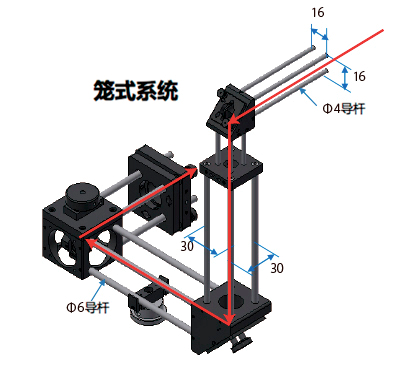

      笼式系统是什么?

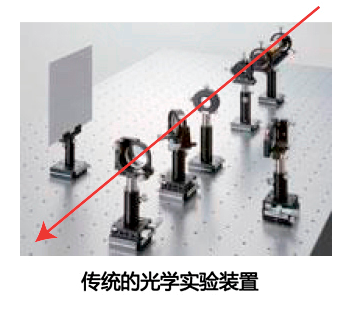

      笼式系统不同于直接搭建在光学平台上的传统的光学实验系统,它使用3根(或4根)细长的导杆,可组装各种光学器件,构建光学系统。使用固定导杆固定板(镜架)等,可立体配置光学系统。



          西格玛光机的笼式系统有什么特点?

                ——侧面独立追加法

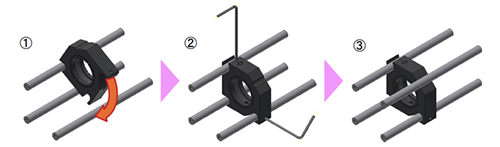

      一、固定板的侧面追加固定法





      ① 以导杆为支点转动镜架等。

         (固定板上的箭头为支点)


      ② 将2根导杆完全镶入固定板的槽内后,拧紧紧定螺钉,实现固定板和笼式导杆的固定。


      ③ 将第4根导杆直接压住固定板,则该固定板就不会脱落,但能沿导杆滑动。

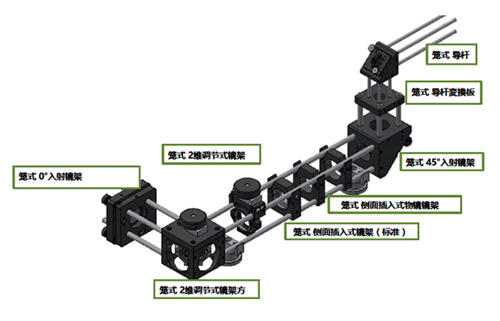

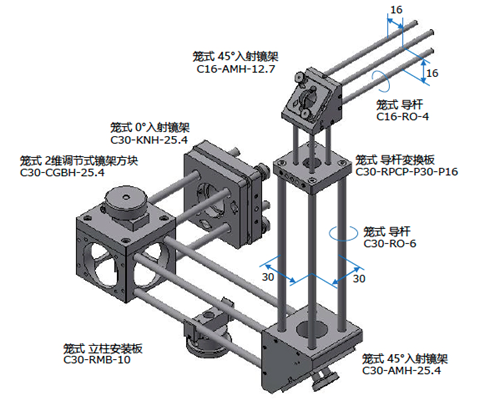

       二、笼式系统的立体结构例





      三、干涉仪组件系列——迈克尔逊干涉仪

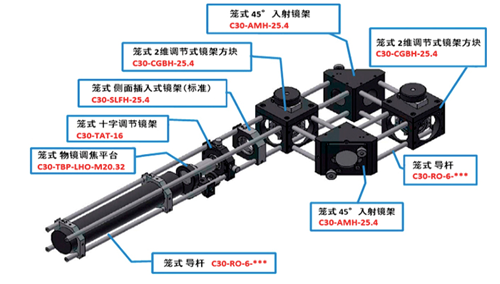

      四、干涉仪组件系列——马赫曾德干涉仪

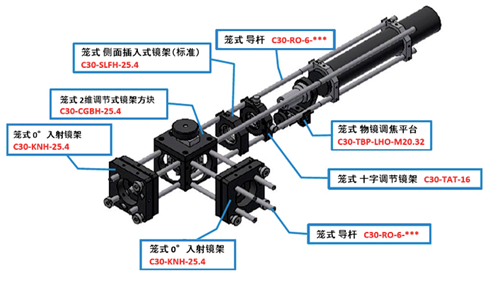

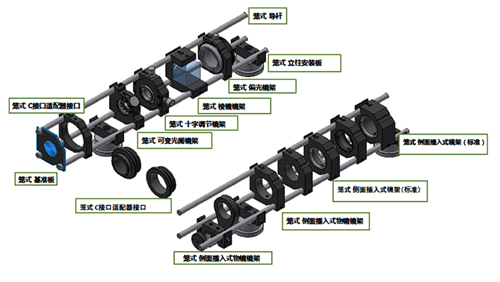

        部件介绍:







    笼式系统的组件如何配置?

    笼式系统的应用有哪些拓展?

    日本西格玛光机株式会社还有哪些系统可以充分应用?



    欢迎垂询Optime工程师
